800 کے وی اے کے اوپر اور اس سے نیچے کے درمیان تقسیم ٹرانسفارمر موازنہ

کونسو الیکٹریکل سائنس اینڈ ٹکنالوجی کمپنی ، لمیٹڈ نے 2006 کے بعد سے 10 کے وی سے 35 کے وی ڈسٹری بیوشن ٹرانسفارمر تیار کیا ہے۔ کونسو الیکٹریکل نے ڈیزائننگ اور مینوفیکچرنگ کے بارے میں وسیع اور بھرپور تجربہ کیا ہے۔ کونسو الیکٹریکل کے انجینئرز اس پر یقین رکھتے ہیں10 کے وی تقسیم ٹرانسفارمر800 کے وی اے کے اوپر اور اس سے نیچے تکنیکی تفصیلات اور مصنوعات کے ڈھانچے پر نمایاں فرق ہے۔

1. تکنیکی تفصیلات پر تقسیم ٹرانسفارمر کا فرق:

ڈسٹری بیوشن ٹرانسفارمر کی بڑی گنجائش ایک بڑے ریٹیڈ کرنٹ کی حمایت کرسکتی ہے۔ مزید برآں ،800 کے وی اے سے اوپر کی تقسیم کا ٹرانسفارمرداخلی دباؤ اور موجودہ استحکام پر زیادہ سنجیدہ تحفظ کی ضرورت ہے۔

A. اندرونی دباؤ: جب ٹرانسفارمر کے اندر کوئی سنگین غلطی واقع ہوتی ہے تو ، گیس کی ایک بڑی مقدار تیار کی جائے گی۔ اس سے موصلیت کی عمر بڑھنے میں تیزی آئے گی اور گرمی کی کھپت کی صلاحیت کو کم کیا جائے گا۔ یہاں تک کہ یہ دھماکے کا سبب بھی بن سکتا ہے ، جب ٹرانسفارمر کا اندرونی دباؤ اہم قیمت سے زیادہ ہوجاتا ہے۔ ایک بڑی صلاحیت کی تقسیم کا ٹرانسفارمر ایک آپریشنل ناکامی میں زیادہ گیس پیدا کرے گا۔ چونکہ اس وقت پیدا ہونے والی گیس کی مقدار سنگین نتائج کا سبب بننے کے لئے کافی ہے ، 800KVA کی گنجائش کے ساتھ تقسیم اور بجلی کے ٹرانسفارمر اور آئی ای سی 60076 کے مطابق گیس ریلے کے ساتھ انسٹال کرنے کی ضرورت ہے۔

B. کرینٹ استحکام: تقسیم اور بجلی کے ٹرانسفارمر کی ایک بڑی صلاحیت میں پرائمری اور سیکنڈری دونوں طرف سے زیادہ سرکٹ ہوگا۔ قریب کے آخر اور دور دراز کی تقسیم دونوں لائنوں سے تقسیم ٹرانسفارمر کو بچانے کے لئے زیادہ حساس سرکٹ بریکر اور سی ٹی کی ضرورت ہوگی۔ تقسیم ٹرانسفارمر کا دو اہم موجودہ تحفظ تفریق تحفظ اور موجودہ فوری وقفے سے تحفظ ہے۔

2. مصنوعات کے ڈھانچے پر تقسیم ٹرانسفارمر کا فرق:

چونکہ آپریشنل ناکامی بڑی صلاحیت کی تقسیم کے ٹرانسفارمر سے زیادہ سنگین نتیجہ پیدا کرے گی۔ زیادہ ٹھوس داخلی ڈھانچہ اور حساس اجزاء رکھنے کے لئے بڑی صلاحیت کی تقسیم کے ٹرانسفارمر کے لئے ضروری ہے۔

تقسیم کے ٹرانسفارمر کو شارٹ سرکٹ سے بچانے کے ل a ، زیادہ ٹھوس داخلی ڈھانچہ تیار کیا جائے گا ، کیونکہ زیادہ سنگین بجلی کی توانائی جاری کی جائے گی۔ مزید برآں ، 800 کے وی اے سے اوپر کی تقسیم کا ٹرانسفارمر مسلسل یا سرپل سمیٹ کو اپنائے گا ، جیسے ورق کی لپیٹ۔ دریں اثنا ، بڑی صلاحیت کی تقسیم کے ٹرانسفارمر کو زیادہ طاقتور کولنگ سسٹم کی ضرورت ہے۔ 800 کے وی اے سے اوپر کچھ تقسیم ٹرانسفارمرز کو ٹھنڈا کرنے کا طریقہ اختیار کرنا ضروری ہے ، خاص طور پر جب ٹرانسفارمر اوورلوڈ ہو۔

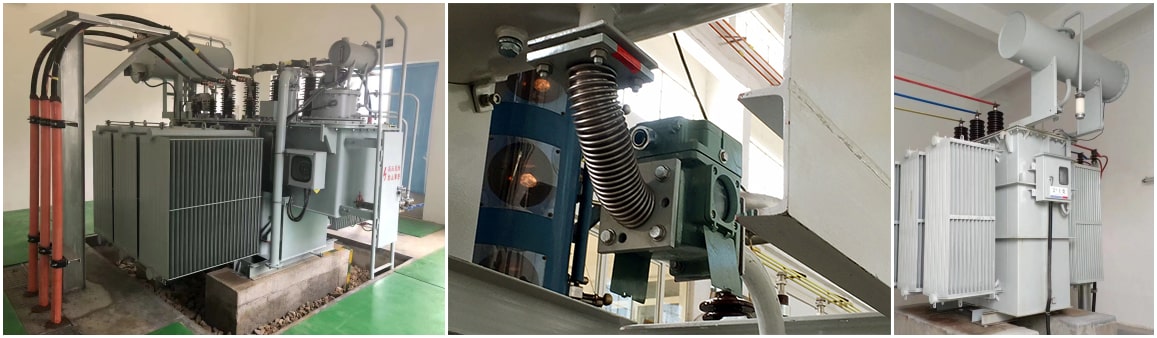

چونکہ ایک بڑاتقسیم اور بجلی کا ٹرانسفارمرآپریشنل ناکامی میں زیادہ گیس پیدا کریں گے۔ ایک گیس ریلے تقسیم ٹرانسفارمر پر لیس ہوگا۔ جب معمولی گیس تقسیم کے ٹرانسفارمر کے اوپری حصے کو جمع کرتی ہے ، اور جب اندرونی دباؤ میں خوفناک اضافہ ہوا تو مین سرکٹ بریکر کو بند کردیں گے۔ مزید برآں ، اندر کے دباؤ کا بندوبست کرنے کے لئے ، ایک ٹرانسفارمر سانس بھی اپنایا جائے گا تاکہ تقسیم کے ٹرانسفارمروں کو موصلیت کی عمر سے بچایا جاسکے۔ دریں اثنا ، بجلی کی ناکامی سے ہونے والے نقصان کو کم کرنے کے ل 8 ، 800 کے وی اے سے اوپر کی تقسیم کا کچھ ٹرانسفارمر بغیر لوڈ ٹیپ چینجر (این ایل ٹی سی) کے بجائے آن لوڈ ٹیپ چینجر (او ایل ٹی سی) کو لیس کرسکتا ہے۔

تقسیم ٹرانسفارمر میں 800 کے وی اے کے اوپر اور اس سے نیچے تکنیکی تفصیلات اور مصنوعات کے ڈھانچے دونوں سے واضح فرق ہوتا ہے۔ اس کی وجہ یہ ہے کہ بڑی صلاحیت کی تقسیم کے ٹرانسفارمرز کو آپریشنل ناکامی سے بچنے کے لئے زیادہ سنجیدہ تحفظ کی ضرورت ہے۔
