11kv آؤٹ ڈور Lv اور Mv Vcb پینل قابل اعتماد بجلی کی تقسیم کے لیے بہترین انتخاب کیوں ہیں؟

ایک پیشہ ور بجلی کی تقسیم کا سامان بنانے والے کے طور پر،Consoاعلی کارکردگی فراہم کرتا ہے11kv آؤٹ ڈور Lv اور Mv Vcb پینلزصنعتی، افادیت، تجارتی اور بنیادی ڈھانچے کے منصوبوں کے لیے ڈیزائن کیا گیا ہے۔ ویکیوم سرکٹ بریکر ٹیکنالوجی کے ساتھ انجینئرڈ، یہ آؤٹ ڈور سوئچ گیئر پینل بہترین موصلیت فراہم کرتے ہیں، محفوظ سوئچنگ، طویل سروس کی زندگی، اور سخت ماحولیاتی حالات میں بھی قابل اعتماد آپریشن۔

جدید برقی نظاموں کی حفاظت، کارکردگی اور استحکام کو یقینی بنانے کے لیے صحیح آؤٹ ڈور سوئچ گیئر کا انتخاب ضروری ہے۔ یہ مضمون بتاتا ہے کہ 11kv آؤٹ ڈور Lv اور Mv Vcb پینل کیسے کام کرتے ہیں، ان کے بڑے فوائد، تکنیکی خصوصیات، ایپلی کیشنز، انتخاب کی تجاویز، بحالی کی سفارشات، اور وہ کیوں ترجیحی میڈیم وولٹیج میں سے ایک بن گئے ہیں دنیا بھر میں حل. چاہے آپ ایک نیا برقی نیٹ ورک ڈیزائن کر رہے ہوں یا موجودہ نظام کو اپ گریڈ کر رہے ہوں، یہ گائیڈ انجینئرز، ٹھیکیداروں، اور پروکیورمنٹ پروفیشنلز کے لیے عملی بصیرت فراہم کرتا ہے۔

مشمولات

• 11kv آؤٹ ڈور Lv اور Mv Vcb پینلز کیا ہیں؟
• ویکیوم سرکٹ بریکر پینل اتنے مقبول کیوں ہیں؟
• بیرونی VCB پینلز کے اہم اجزاء
• تکنیکی وضاحتیں موازنہ
• عام ایپلی کیشنز
• صحیح پینل کا انتخاب کیسے کریں۔
• دیکھ بھال کے بہترین طریقے
• اکثر پوچھے گئے سوالات
• نتیجہ

11kv آؤٹ ڈور Lv اور Mv Vcb پینلز کیا ہیں؟

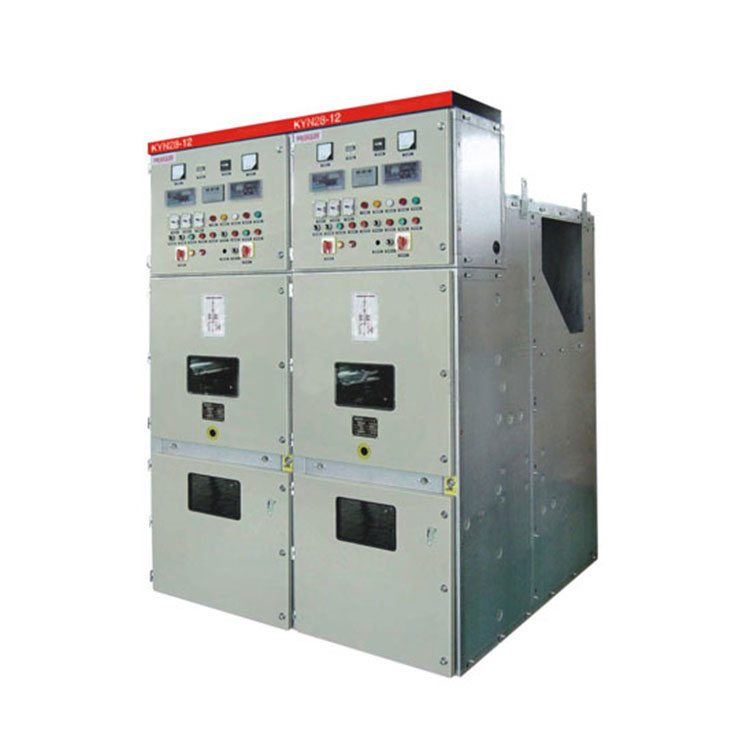

ایک 11kv آؤٹ ڈور Lv اور Mv Vcb پینل ایک مکمل میڈیم وولٹیج پاور ڈسٹری بیوشن سلوشن ہے ویکیوم سرکٹ بریکر (VCB) بیرونی تنصیب کے لیے ڈیزائن کیا گیا ہے۔ یہ پینل محفوظ طریقے سے کنٹرول، الگ تھلگ اور حفاظت کرتے ہیں۔ نگرانی کے لیے کم وولٹیج کنٹرول سرکٹس کو مربوط کرتے ہوئے تقریباً 11kV پر کام کرنے والے الیکٹریکل فیڈرز، تحفظ، مواصلات، اور آٹومیشن.

روایتی تیل یا ایئر سرکٹ بریکرز کے برعکس، ویکیوم سرکٹ بریکر مہربند اندر سے برقی قوس کو بجھا دیتے ہیں۔ ویکیوم انٹرپٹرس چونکہ مداخلت کرنے والے کے اندر تقریباً کوئی گیس نہیں ہے، اس لیے برقی قوس تیزی سے غائب ہو جاتا ہے، جس کے نتیجے میں سوئچنگ کی بہترین کارکردگی، دیکھ بھال کے کم سے کم تقاضے، اور نمایاں طور پر طویل خدمت زندگی ہوتی ہے۔

جدید آؤٹ ڈور VCB پینل جستی سٹیل یا سٹینلیس سٹیل کے انکلوژرز کا استعمال کرتے ہوئے تیار کیے جاتے ہیں تعمیر جو اندرونی برقی اجزاء کو بارش، نمی، دھول، UV تابکاری، کیڑوں سے بچاتی ہے، اور شدید ماحولیاتی حالات۔ بہت سے ڈیزائن IEC کے معیارات کی تعمیل کرتے ہیں اور قابل اعتماد طریقے سے کام کر سکتے ہیں۔ درجہ حرارت کی ایک وسیع رینج۔

ویکیوم سرکٹ بریکر پینل اتنے مقبول کیوں ہیں؟

بجلی کی افادیت اور صنعتی سہولیات تیزی سے ویکیوم سرکٹ بریکر ٹیکنالوجی کو ترجیح دیتی ہیں کیونکہ یہ یکجا ہو جاتی ہے۔ بقایا طویل مدتی وشوسنییتا کے ساتھ اعلی آپریشنل حفاظت. جیسے جیسے بجلی کا بنیادی ڈھانچہ زیادہ ذہین ہو جاتا ہے، دیکھ بھال کے اخراجات کو کم کرتے ہوئے اور ڈاؤن ٹائم کو کم کرتے ہوئے سامان کو مستقل تحفظ فراہم کرنا چاہیے۔

اعلیٰ حفاظتی کارکردگی

ویکیوم انٹرپٹرس بہت سی پرانی رکاوٹ ٹیکنالوجی کے مقابلے آرک فلیش کے خطرات کو مؤثر طریقے سے ختم کرتے ہیں۔ سیل شدہ ویکیوم چیمبر دہن کو روکتا ہے اور آگ کے خطرات کو نمایاں طور پر کم کرتا ہے، جس سے ان پینلز کو اہم سہولیات جو اعلی آپریشنل حفاظت کی ضرورت ہوتی ہے۔

لمبی مکینیکل زندگی

ایک اعلیٰ معیار کا VCB کم سے کم پہننے کے ساتھ دسیوں ہزار سوئچنگ آپریشنز انجام دے سکتا ہے۔ یہ استحکام کم ہوتا ہے۔ بحالی کی فریکوئنسی اور بجلی کی تنصیبات کی مجموعی لائف سائیکل لاگت کو کم کرتی ہے۔

بہترین ماحولیاتی تحفظ

آئل سرکٹ بریکرز کے برعکس، ویکیوم ٹکنالوجی کو موصلیت کا تیل درکار نہیں ہوتا جو ماحول میں رس سکتا ہے۔ یہ تیل سے بھرے سامان، سپورٹنگ کلینر اور بہت کچھ سے منسلک باقاعدہ ہینڈلنگ اور متبادل سے بھی گریز کرتا ہے۔ پائیدار بجلی کی تقسیم

قابل اعتماد فالٹ آئسولیشن

جب اوورلوڈ یا شارٹ سرکٹ جیسی خرابیاں ہوتی ہیں، تو بریکر متاثرہ فیڈر کو تیزی سے منقطع کر دیتا ہے، برقرار رکھنے کے دوران ٹرانسفارمرز، موٹرز، کیبلز اور دیگر مہنگے برقی اثاثوں کو پہنچنے والے نقصان کو روکنا نظام استحکام.

اسمارٹ گرڈ انٹیگریشن کے لیے موزوں ہے۔

جدید بیرونی VCB پینل ذہین حفاظتی ریلے، SCADA کمیونیکیشن ماڈیولز کو مربوط کر سکتے ہیں، ریموٹ مانیٹرنگ سسٹم، فالٹ انڈیکیٹرز، اور ڈیجیٹل پیمائش کے آلات، پیشین گوئی کی دیکھ بھال کو فعال کرتے ہوئے اور ریئل ٹائم نیٹ ورک مینجمنٹ۔

بیرونی VCB پینلز کے اہم اجزاء

بیرونی VCB پینل کے اندرونی ڈھانچے کو سمجھنے سے انجینئرز کو سامان کے معیار اور طویل مدتی اعتبار کا اندازہ کرنے میں مدد ملتی ہے۔ اگرچہ کنفیگریشنز پروجیکٹ کی ضروریات کے لحاظ سے مختلف ہو سکتی ہیں، زیادہ تر 11kV آؤٹ ڈور LV اور MV VCB پینلز کئی ضروری اجزاء کا اشتراک کرتے ہیں جو محفوظ اور موثر بجلی کی تقسیم کو یقینی بنانے کے لیے مل کر کام کرتے ہیں۔

ویکیوم سرکٹ بریکر

ویکیوم سرکٹ بریکر پینل کا دل ہے۔ یہ سیل بند ویکیوم انٹرپرٹر کے اندر برقی قوس کو بجھا کر عام لوڈ کرنٹ اور فالٹ کرنٹ میں خلل ڈالتا ہے۔ روایتی مداخلتی ٹیکنالوجیز کے مقابلے میں، ویکیوم بریکرز تیزی سے سوئچنگ، زیادہ ڈائی الیکٹرک ریکوری، اور نمایاں طور پر کم دیکھ بھال کی ضروریات فراہم کرتے ہیں۔

تحفظ ریلے

ڈیجیٹل پروٹیکشن ریلے مسلسل وولٹیج، کرنٹ، فریکوئنسی، اور فالٹ حالات کی نگرانی کرتے ہیں۔ جب اوورلوڈ، شارٹ سرکٹ، یا ارتھ فالٹ جیسی غیر معمولیات واقع ہوتی ہیں، تو ریلے فوری طور پر سرکٹ بریکر کو ایک ٹرپ کمانڈ بھیجتا ہے، جو ٹرانسفارمرز، کیبلز، جنریٹرز، اور نیچے دھارے کے سامان کی حفاظت کرتا ہے۔

کرنٹ اور وولٹیج ٹرانسفارمرز

CTs اور VTs میٹرنگ، تحفظ اور نگرانی کے لیے درست برقی پیمائش فراہم کرتے ہیں۔ یہ ڈیوائسز ذہین کنٹرول سسٹمز کو غیر معمولی آپریٹنگ حالات کا پتہ لگانے کے قابل بناتی ہیں۔

بس بار سسٹم

تانبے یا ایلومینیم کے بس بار چاردیواری کے اندر برقی توانائی کو موثر طریقے سے تقسیم کرتے ہیں۔ مناسب موصلیت کا ڈیزائن خرابی کے حالات کے دوران بہترین چالکتا اور مکینیکل طاقت کو یقینی بناتے ہوئے گرمی کی پیداوار کو کم کرتا ہے۔

آؤٹ ڈور انکلوژر

انکلوژر اندرونی برقی اجزاء کو نمی، دھول، سنکنرن، سورج کی روشنی، کیڑوں اور مکینیکل اثرات سے بچاتا ہے۔ تنصیب کے ماحول پر منحصر ہے، مینوفیکچررز آئی پی ریٹیڈ تحفظ کے ساتھ جستی سٹیل یا سٹینلیس سٹیل کی الماریاں فراہم کر سکتے ہیں۔

کنٹرول اور مانیٹرنگ یونٹ

جدید آؤٹ ڈور سوئچ گیئر میں اکثر SCADA، Modbus، IEC 61850، اور ریموٹ کمیونیکیشن کے افعال کو سپورٹ کرنے والے ذہین نگرانی کے نظام شامل ہوتے ہیں۔ آپریٹرز تنصیب کی جگہ کا دورہ کیے بغیر آلات کی حالت کی نگرانی کر سکتے ہیں، الارم وصول کر سکتے ہیں اور ریموٹ تشخیص کر سکتے ہیں۔

تکنیکی وضاحتیں موازنہ

مندرجہ ذیل جدول عام 11kV آؤٹ ڈور LV اور MV VCB پینلز کے لیے عام تکنیکی پیرامیٹرز کا خلاصہ کرتا ہے۔ اصل وضاحتیں پروجیکٹ کی ضروریات اور اپنی مرضی کے مطابق ترتیب کے لحاظ سے مختلف ہو سکتی ہیں۔

عام ایپلی کیشنز

11kV آؤٹ ڈور VCB پینلز کی لچک اور پائیداری انہیں مختلف قسم کی صنعتوں اور یوٹیلیٹی پروجیکٹس کے لیے موزوں بناتی ہے۔ سخت بیرونی ماحول میں قابل اعتماد طریقے سے کام کرنے کی ان کی صلاحیت نے انہیں دنیا بھر میں سب سے زیادہ وسیع پیمانے پر اپنائے جانے والے میڈیم وولٹیج سوئچنگ سلوشنز میں سے ایک بنا دیا ہے۔

• پاور جنریشن پلانٹس
• الیکٹریکل سب اسٹیشنز
• قابل تجدید توانائی کے منصوبے بشمول سولر اور ونڈ فارمز
• صنعتی مینوفیکچرنگ کی سہولیات
• کان کنی کے آپریشنز
• تیل اور گیس کی پیداوار کے مقامات
• میونسپل بجلی کی تقسیم کے نظام
• کمرشل کمپلیکس
• نقل و حمل کا بنیادی ڈھانچہ
• ڈیٹا سینٹرز کو مستحکم درمیانے وولٹیج کی تقسیم کی ضرورت ہوتی ہے۔

قابل تجدید توانائی کی ایپلی کیشنز کے لیے، آؤٹ ڈور VCB پینلز یوٹیلیٹی گرڈ کے ساتھ محفوظ انضمام کو فعال کرتے ہوئے ٹرانسفارمرز اور فیڈر سرکٹس کی حفاظت میں اہم کردار ادا کرتے ہیں۔ ذہین تحفظ کے نظام ریموٹ مانیٹرنگ پلیٹ فارمز کے ذریعے آپریشنل مرئیت کو بھی بہتر بناتے ہیں۔

صحیح 11kV آؤٹ ڈور VCB پینل کا انتخاب کیسے کریں۔

مناسب پینل کا انتخاب کرنے کے لیے تکنیکی ضروریات اور آپریٹنگ حالات دونوں کا محتاط جائزہ لینے کی ضرورت ہے۔ صرف قیمت کی بنیاد پر سازوسامان کا انتخاب طویل مدتی دیکھ بھال کے اخراجات میں اضافہ کر سکتا ہے یا نظام کی وشوسنییتا کو کم کر سکتا ہے۔

1. مطلوبہ ریٹیڈ کرنٹ اور توڑنے کی صلاحیت کا تعین کریں۔
2. ماحولیاتی حالات کا اندازہ کریں۔جیسے نمی، نمک کا سپرے، دھول، اونچائی، اور درجہ حرارت۔
3. مناسب انکلوژر تحفظ کا انتخاب کریں۔تنصیب کے ماحول کے مطابق۔
4. IEC معیارات کی تعمیل کی تصدیق کریں۔اور مقامی برقی ضوابط۔
5. مستقبل کی توسیع پر غور کریں۔ماڈیولر پینل ڈیزائن کا انتخاب کرکے۔
6. ذہین مواصلاتی افعال کی تصدیق کریں۔اگر SCADA انضمام کی ضرورت ہے۔
7. ایک تجربہ کار کارخانہ دار کا انتخاب کریں۔انجینئرنگ سپورٹ، ٹیسٹنگ رپورٹس اور بعد از فروخت سروس فراہم کرنے کے قابل۔

دیکھ بھال کے بہترین طریقے

اگرچہ ویکیوم سرکٹ بریکرز کو تیل سے بھرے متبادل کے مقابلے میں کافی کم دیکھ بھال کی ضرورت ہوتی ہے، لیکن سامان کی زندگی کے دوران زیادہ سے زیادہ بھروسے کو یقینی بنانے کے لیے معمول کے معائنے ضروری رہتے ہیں۔

• انکلوژر سیل کا باقاعدگی سے معائنہ کریں۔
• موصل سطحوں سے دھول اور آلودگیوں کو صاف کریں۔
• زیادہ گرم ہونے کے لیے بجلی کے کنکشن چیک کریں۔
• وقتا فوقتا تحفظ ریلے کی ترتیبات کی تصدیق کریں۔
• طے شدہ دیکھ بھال کے دوران موصلیت کی مزاحمت کی جانچ کریں۔
• ہموار حرکت کی تصدیق کے لیے بریکر کو میکانکی طور پر چلائیں۔
• ذہین نگرانی کے نظام کا استعمال کرتے ہوئے آپریٹنگ ڈیٹا کی نگرانی کریں۔

احتیاطی دیکھ بھال کے نظام الاوقات پر عمل کرنے سے سامان کی سروس کی زندگی کو بڑھاتے ہوئے غیر متوقع بندش کو نمایاں طور پر کم کیا جاتا ہے۔ بہت ساری یوٹیلیٹیز اب معمول کے معائنے کو پیش گوئی کرنے والی دیکھ بھال کی ٹیکنالوجیز کے ساتھ جوڑتی ہیں جو ممکنہ ناکامیوں کی نشاندہی کرنے کے لیے آپریشنل ڈیٹا کا تجزیہ کرتی ہیں تاکہ ان کے ہونے سے پہلے ہی ان کی شناخت کی جا سکے۔

اکثر پوچھے گئے سوالات

نتیجہ

جیسے جیسے بجلی کے نظام زیادہ ذہانت، کارکردگی اور پائیداری کی طرف ترقی کرتے رہتے ہیں،11kV آؤٹ ڈور LV اور MV VCB پینلزدرمیانے وولٹیج بجلی کی تقسیم کے لیے ایک قابل اعتماد حل بن گئے ہیں۔ سوئچنگ کی ان کی شاندار کارکردگی، غیر معمولی وشوسنییتا، کم دیکھ بھال کے تقاضے، اور جدید آٹومیشن ٹیکنالوجیز کے ساتھ مطابقت انہیں افادیت، صنعتی سہولیات، قابل تجدید توانائی کے منصوبوں، اور تجارتی انفراسٹرکچر کے لیے بہترین سرمایہ کاری بناتی ہے۔

پیشہ ورانہ انجینئرنگ کی مہارت کی مدد سے،Consoقابل بھروسہ آؤٹ ڈور میڈیم وولٹیج سوئچ گیئر حل فراہم کرنے کے لیے پرعزم ہے جو پروجیکٹ کی متنوع ضروریات کو پورا کرتے ہیں۔ چاہے آپ کو معیاری ترتیب کی ضرورت ہو یا مکمل طور پر حسب ضرورت بجلی کی تقسیم کا نظام، ہماری تجربہ کار ٹیم آپ کے پورے پروجیکٹ میں تکنیکی مشاورت، مصنوعات کی سفارشات اور جامع تعاون فراہم کرنے کے لیے تیار ہے۔ہم سے رابطہ کریں۔آج آپ کی درخواست پر بات کرنے اور دریافت کرنے کے لیے کہ ہمارے قابل اعتماد 11kV آؤٹ ڈور LV اور MV VCB پینلز آپ کے برقی نیٹ ورک کی حفاظت، کارکردگی اور طویل مدتی کارکردگی کو بہتر بنانے میں کس طرح مدد کر سکتے ہیں۔
