کیوں GCS کم وولٹیج سوئچ گیئر جدید پاور ڈسٹری بیوشن سسٹم کے لیے ایک سمارٹ انتخاب بن رہا ہے

خلاصہ:قابل اعتماد کم وولٹیج پاور ڈسٹری بیوشن کے لیے صرف برقی آلات کو جوڑنے سے زیادہ کی ضرورت ہوتی ہے۔ اس کے لیے ایک سوئچ گیئر سسٹم کی ضرورت ہے جو سرکٹس کو منظم کر سکے، آپریشنل سیفٹی کو بہتر بنا سکے، دیکھ بھال کو آسان بنا سکے، اور تیزی سے پیچیدہ آٹومیشن کی ضروریات کو سپورٹ کر سکے۔CONSO·CN GCS کم وولٹیج سوئچ گیئرماڈیولر فنکشنل یونٹس، عملی دراز میکانزم، کمپارٹمنٹلائزڈ کنسٹرکشن، اور لچکدار کیبل کنکشن کے ارد گرد ڈیزائن کیا گیا ہے۔ یہ مضمون اس کی ساخت، کلیدی تکنیکی خصوصیات، ایپلی کیشنز، فوائد، اور انجینئرز، ٹھیکیداروں، تقسیم کاروں، اور صنعتی پاور سسٹم کے خریداروں کے لیے انتخاب کے اہم امور کی وضاحت کرتا ہے۔

مندرجات کا جدول

• GCS کم وولٹیج سوئچ گیئر کیا ہے؟
• GCS سوئچ گیئر کی بنیادی ساختی خصوصیات کیا ہیں؟
• پاور ڈسٹری بیوشن کے لیے GCS کم وولٹیج سوئچ گیئر کیوں منتخب کریں؟
• GCS GCK کم وولٹیج سوئچ گیئر کے ساتھ کیسے موازنہ کرتا ہے؟
• GCS کم وولٹیج سوئچ گیئر کہاں استعمال ہوتا ہے؟
• خریداروں کو GCS کم وولٹیج سوئچ گیئر کا انتخاب کیسے کرنا چاہیے؟
• مینوفیکچرر کی صلاحیت کیوں اہم ہے؟
• GCS کم وولٹیج سوئچ گیئر کے بارے میں اکثر پوچھے گئے سوالات

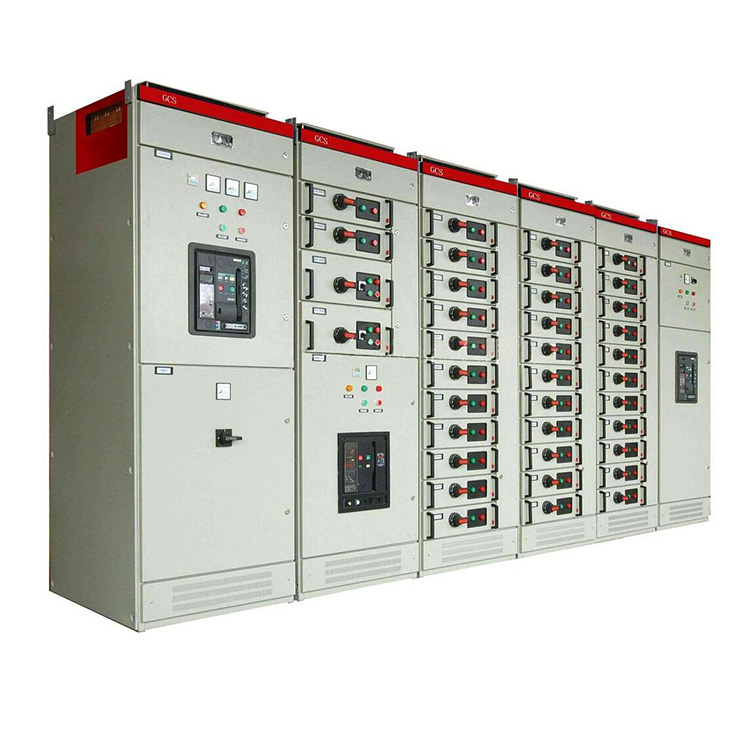

GCS کم وولٹیج سوئچ گیئر کیا ہے؟

GCS کم وولٹیج سوئچ گیئر ایک ماڈیولر کم وولٹیج پاور ڈسٹری بیوشن اور کنٹرول سلوشن ہے جو ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے جہاں ایک سے زیادہ سرکٹس، موٹر کنٹرول فنکشنز، آٹومیشن انٹرفیسز، اور دیکھ بھال تک رسائی کو کمپیکٹ الیکٹریکل اسمبلی کے اندر منظم کیا جانا چاہیے۔

روایتی کم وولٹیج سوئچ گیئر کی ترتیب کے مقابلے میں، GCS آلات ماڈیولر فنکشنل یونٹس اور عملی نکالنے اور پروپلشن میکانزم پر زیادہ زور دیتے ہیں۔ CONSO·CN کی مصنوعات کی معلومات کے مطابق، اس کا GCS حل ایک گاہک کے سنگل لائن ڈایاگرام، لے آؤٹ پلان، اور خریداری کی فہرست کے مطابق تیار کیا جا سکتا ہے، جس سے حتمی ترتیب اصل تقسیم کے نظام سے بہتر طور پر مطابقت رکھتی ہے۔

ڈیزائن خاص طور پر اس وقت مفید ہوتا ہے جب کسی پروجیکٹ کو متعدد آؤٹ گوئنگ فیڈرز اور آزاد فنکشنل یونٹس کی ضرورت ہوتی ہے۔ پوری کابینہ کو ایک برقی جگہ ماننے کے بجائے، GCS کی تعمیر آلات کو فعال حصوں میں تقسیم کرتی ہے، آپریٹرز کو انفرادی سرکٹس کو الگ کرنے اور مقامی غلطی کے ممکنہ اثر کو محدود کرنے میں مدد کرتی ہے۔

GCS سوئچ گیئر کی بنیادی ساختی خصوصیات کیا ہیں؟

جی سی ایس سسٹم کی تاثیر اس کے برقی اجزاء، بس بار کی ترتیب، فنکشنل کمپارٹمنٹس، کیبل کمپارٹمنٹس، اور واپس لینے کے قابل یونٹس کے درمیان تعلق سے ہوتی ہے۔ GCS حل کا جائزہ لیتے وقت کئی ساختی خصوصیات خاص طور پر اہم ہوتی ہیں۔

ماڈیولر فنکشنل یونٹس

ماڈیولر تعمیر اصل تقسیم کی ضروریات کے مطابق مختلف سرکٹس کو ترتیب دینا ممکن بناتی ہے۔ یہ صنعتی سہولیات کے لیے قابل قدر ہے جہاں فیڈرز، موٹر کنٹرول سرکٹس، آٹومیشن کا سامان، اور معاون بوجھ کے لیے مختلف الیکٹریکل کنفیگریشنز کی ضرورت ہو سکتی ہے۔

علیحدہ فنکشنل کمپارٹمنٹس

فنکشنل یونٹس اور کمپارٹمنٹ واضح علیحدگی کے ساتھ ڈیزائن کیے گئے ہیں۔ یہ انتظام خرابی کے اثرات کو چھوٹے علاقے تک محدود کرنے میں مدد کر سکتا ہے اور دیکھ بھال کرنے والے اہلکاروں کو غیر ضروری طور پر دوسرے سرکٹس کو پریشان کیے بغیر انفرادی حصوں پر کام کرنے کی اجازت دیتا ہے۔

تین بس بار افقی ترتیب

CONSO·CN سے پروڈکٹ کی معلومات تین بسوں والی افقی ترتیب کی وضاحت کرتی ہے جس کا مقصد متحرک اور تھرمل استحکام فراہم کرنا ہے۔ بیان کردہ ڈیزائن قابل اطلاق کنفیگریشن اور حالات پر منحصر ہے، 80/176 kA تک شارٹ سرکٹ کرنٹ کے اثرات کو برداشت کر سکتا ہے۔

ہائی سرکٹ کثافت

ایک واحد MCC کابینہ مینوفیکچرر کی شائع شدہ مصنوعات کی معلومات کے مطابق 22 سرکٹس کو ایڈجسٹ کر سکتی ہے۔ یہ ترتیب بجلی پیدا کرنے، پیٹرو کیمیکل، صنعتی آٹومیشن، اور بجلی کے بوجھ کی ایک بڑی تعداد کے ساتھ دیگر سہولیات کے لیے مفید ہو سکتی ہے۔

پریکٹیکل کیبل کمپارٹمنٹ

بیرونی کیبل کنکشنز کو ایک مخصوص کیبل کمپارٹمنٹ کے اندر ترتیب دیا جاتا ہے، جس میں ترتیب کے لحاظ سے مختلف سمتوں سے کیبل کا اندراج اور باہر نکلنا ممکن ہوتا ہے۔ زیرو سیکوئنس کرنٹ ٹرانسفارمر کو کیبل کمپارٹمنٹ میں بھی لگایا جا سکتا ہے، جو آسان تنصیب اور دیکھ بھال میں معاون ہے۔

وسیع ثانوی رابطے

جی سی ایس دراز یونٹ متعدد ثانوی پلگ ان رابطے فراہم کر سکتے ہیں۔ CONSO·CN بتاتا ہے کہ 1 یونٹ اور اس سے اوپر کی اکائیوں میں 32 جوڑے ہو سکتے ہیں، جبکہ نصف یونٹ کی ترتیب میں 20 جوڑے ہو سکتے ہیں۔ یہ صلاحیت کمپیوٹر انٹرفیس، خودکار کنٹرول سرکٹس، اور دیگر ثانوی کنٹرول کی ضروریات کو سپورٹ کرتی ہے۔

پاور ڈسٹری بیوشن کے لیے GCS کم وولٹیج سوئچ گیئر کیوں منتخب کریں؟

صنعتی برقی نظاموں کے لیے، سوئچ گیئر کا انتخاب نہ صرف ابتدائی تنصیب بلکہ آپریشن، ٹربل شوٹنگ، توسیع اور دیکھ بھال کو بھی متاثر کرتا ہے۔ GCS ٹیکنالوجی کئی عملی فوائد پیش کرتی ہے۔

ایک اور اہم فائدہ ڈیزائن کی لچک ہے۔ ضروری نہیں کہ GCS سوئچ گیئر کو عام آف دی شیلف کیبنٹ کے طور پر منتخب کیا گیا ہو۔ ایک پیشہ ور کارخانہ دار الیکٹریکل ڈرائنگ، سامان کی ترتیب، اور خریداری کی ضروریات کے مطابق آلات کو ترتیب دے سکتا ہے۔ یہ نقطہ نظر خاص طور پر ان منصوبوں کے لیے قابل قدر ہے جہاں لوڈ کی تقسیم اور کابینہ کی ترتیب معیاری انتظامات سے مختلف ہوتی ہے۔

GCS GCK کم وولٹیج سوئچ گیئر کے ساتھ کیسے موازنہ کرتا ہے؟

GCS اور GCK دونوں کم وولٹیج کی تقسیم کے نظام میں استعمال ہوتے ہیں، لیکن ان کے ساختی نقطہ نظر ایک جیسے نہیں ہیں۔ CONSO·CN GCS کو اس کے GCK کم وولٹیج سوئچ گیئر کے مقابلے میں ایک اعلی درجے کی قسم کے طور پر بیان کرتا ہے، جو اس کی زیادہ ماڈیولریٹی اور زیادہ عملی نکالنے اور پروپلشن انتظامات کو نمایاں کرتا ہے۔

صحیح انتخاب بالآخر سسٹم وولٹیج، کرنٹ، شارٹ سرکٹ کے تقاضوں، سرکٹ کی مقدار، کابینہ کے طول و عرض، کنٹرول فن تعمیر، دیکھ بھال کی حکمت عملی، اور قابل اطلاق معیارات پر مبنی ہونا چاہئے بجائے اس کے کہ صرف ایک ماڈل منتخب کریں کیونکہ یہ زیادہ جدید معلوم ہوتا ہے۔

GCS کم وولٹیج سوئچ گیئر کہاں استعمال ہوتا ہے؟

GCS نظام صنعتی اور بنیادی ڈھانچے کی بجلی کی تقسیم کے ماحول کی وسیع رینج کے لیے موزوں ہیں۔ ان کا ماڈیولر فن تعمیر خاص طور پر اس وقت قابل قدر ہوتا ہے جب کسی پروجیکٹ میں متعدد آؤٹ گوئنگ سرکٹس ہوتے ہیں یا آٹومیشن سسٹم کے ساتھ انضمام کی ضرورت ہوتی ہے۔

• بجلی کی پیداوار:بڑے پیداواری یونٹوں سے وابستہ تقسیم اور موٹر کنٹرول کی ضروریات کو سپورٹ کرتا ہے۔
• پیٹرو کیمیکل سہولیات:مفید جہاں متعدد موٹرز، پمپ، کنٹرول سسٹم، اور معاون بوجھ کو منظم تقسیم کی ضرورت ہوتی ہے۔
• صنعتی مینوفیکچرنگ:متعدد پروڈکشن لائنوں اور بجلی سے چلنے والی مشینری کا انتظام کرنے میں مدد کرتا ہے۔
• تجارتی اور بنیادی ڈھانچے کی سہولیات:مرکزی کم وولٹیج کی تقسیم کے نظام کے لیے ترتیب دیا جا سکتا ہے۔
• آٹومیشن سسٹمز:متعدد ثانوی رابطے کمپیوٹر انٹرفیس اور خودکار کنٹرول سرکٹس کو سپورٹ کر سکتے ہیں۔
• بجلی کی تقسیم کے بڑے منصوبے:ماڈیولر کیبنٹ کو پروجیکٹ کے سنگل لائن ڈایاگرام اور آلات کی ترتیب کے مطابق ترتیب دیا جا سکتا ہے۔

بڑی سہولیات کے لیے، ایک مربوط سوئچ گیئر لائن اپ کے اندر ایک سے زیادہ فیڈرز کو منظم کرنے کی صلاحیت ڈسٹری بیوشن آرکیٹیکچر کی مجموعی دیکھ بھال کو بہتر بنا سکتی ہے۔

خریداروں کو GCS کم وولٹیج سوئچ گیئر کا انتخاب کیسے کرنا چاہیے؟

جی سی ایس کیبنٹ کی خریداری خود کابینہ کے بجائے برقی نظام سے شروع ہونی چاہیے۔ ایک مستند سپلائر کو مناسب ترتیب کا تعین کرنے کے لیے کافی تکنیکی معلومات حاصل کرنی چاہیے۔

1. برقی پیرامیٹرز کی تصدیق کریں۔ریٹیڈ وولٹیج، ریٹیڈ کرنٹ، فریکوئنسی، شارٹ سرکٹ کے تقاضے، اور پروجیکٹ کے لیے مخصوص پیرامیٹرز کی وضاحت کریں۔
2. سنگل لائن ڈایاگرام تیار کریں۔یہ فراہم کنندہ کو آنے والے اور جانے والے سرکٹس کی واضح تفہیم فراہم کرتا ہے۔
3. سرکٹ کی مقدار کا تعین کریں۔فیڈرز، موٹر کنٹرول سرکٹس، معاون سرکٹس، اور مستقبل کی توسیع کی ضروریات پر غور کریں۔
4. جسمانی ترتیب کا اندازہ کریں۔کابینہ کے طول و عرض، کیبل کی سمت، تنصیب کی جگہ، اور بحالی کی منظوری پر غور کیا جانا چاہئے.
5. کنٹرول کی ضروریات کی وضاحت کریں۔پیداوار سے پہلے آٹومیشن، مانیٹرنگ، کمپیوٹر انٹرفیس اور ثانوی سرکٹس کی تعریف کی جانی چاہیے۔
6. تحفظ کوآرڈینیشن چیک کریں۔سرکٹ بریکرز اور کرنٹ کو محدود کرنے والے اجزاء کا انتخاب اصل ڈسٹری بیوشن سسٹم کے مطابق کیا جانا چاہیے۔
7. جانچ اور دستاویزات کا جائزہ لیں۔خریداروں کو مناسب تکنیکی ڈرائنگ، ٹیسٹ دستاویزات، اجزاء کی فہرست، اور آپریٹنگ معلومات کی درخواست کرنی چاہیے۔

اپنی مرضی کے مطابق پروجیکٹس کے لیے، سپلائر کو مکمل سنگل لائن ڈرائنگ، لے آؤٹ پلان، اور خریداری کی فہرست فراہم کرنے سے کمیونیکیشن کو نمایاں طور پر بہتر بنایا جا سکتا ہے اور کنفیگریشن کی غلطیوں کو کم کیا جا سکتا ہے۔ CONSO·CN خاص طور پر ان دستاویزات کی شناخت اپنے GCS پیداواری عمل کے حصے کے طور پر کرتا ہے۔

مینوفیکچرر کی صلاحیت کیوں اہم ہے؟

ایک کم وولٹیج سوئچ گیئر کیبنٹ ایک سادہ دھاتی دیوار کے بجائے ایک مربوط الیکٹریکل اسمبلی ہے۔ بس بار کی تعمیر، وائرنگ، فنکشنل یونٹ اسمبلی، اجزاء کا انتخاب، مکینیکل الائنمنٹ، اور ٹیسٹنگ کا معیار حتمی نظام کی وشوسنییتا کو متاثر کر سکتا ہے۔

چائنا جی سی ایس کم وولٹیج سوئچ گیئر مینوفیکچرر یا سپلائر کا انتخاب کرتے وقت، خریداروں کو قیمت سے زیادہ کا اندازہ لگانا چاہیے۔ کلیدی عوامل میں شامل ہیں:

• کم وولٹیج سوئچ گیئر مینوفیکچرنگ میں تجربہ
• سنگل لائن ڈایاگرام اور پروجیکٹ ڈرائنگ کی تشریح کرنے کی صلاحیت
• حسب ضرورت اور انجینئرنگ کی صلاحیتیں۔
• اسمبلی کے دوران کوالٹی کنٹرول کے طریقہ کار
• فیکٹری ٹیسٹنگ اور معائنہ کی صلاحیت
• تکنیکی دستاویزات کی دستیابی
• فروخت کے بعد تکنیکی مدد
• وسیع ڈسٹری بیوشن سسٹم کے ساتھ سوئچ گیئر کو مربوط کرنے کی صلاحیت

CONSO·CN GCS کو اپنے وسیع تر کم وولٹیج سوئچ گیئر پورٹ فولیو کے حصے کے طور پر، GCK، MNS، اور GGD حل کے ساتھ پیش کرتا ہے۔ اس کی مصنوعات کی معلومات گاہک کی ڈرائنگ اور تقسیم کی ضروریات کی بنیاد پر حسب ضرورت پیداوار پر بھی زور دیتی ہے۔

سپلائرز کا موازنہ کرنے والے خریداروں کے لیے، کم وولٹیج سوئچ گیئر پروڈکٹ کی حد مفید سیاق و سباق فراہم کر سکتی ہے جب یہ تعین کیا جائے کہ کون سا کیبنٹ فن تعمیر کسی خاص پروجیکٹ کے لیے موزوں ہے۔

GCS کم وولٹیج سوئچ گیئر کے بارے میں اکثر پوچھے گئے سوالات

GCS کم وولٹیج سوئچ گیئر کا بنیادی مقصد کیا ہے؟

اس کا بنیادی مقصد کم وولٹیج برقی سرکٹس کی تقسیم، کنٹرول، حفاظت اور انتظام کرنا ہے۔ اس کا ماڈیولر فن تعمیر خاص طور پر ایسے نظاموں کے لیے موزوں ہے جس میں متعدد فیڈرز، فنکشنل یونٹس، اور آٹومیشن انٹرفیس کی ضرورت ہوتی ہے۔

کیا GCS روایتی کم وولٹیج سوئچ گیئر سے مختلف ہے؟

GCS ماڈیولر فنکشنل یونٹس، واپس لینے کے قابل دراز میکانزم، کمپارٹمنٹلائزڈ کنسٹرکشن، لچکدار کیبل کے انتظامات، اور وسیع ثانوی پلگ ان کنکشنز پر زور دیتا ہے۔ یہ خصوصیات پیچیدہ تقسیمی نظام کو ترتیب دینے اور برقرار رکھنے میں آسان بنا سکتی ہیں۔

کیا GCS سوئچ گیئر کو اپنی مرضی کے مطابق بنایا جا سکتا ہے؟

جی ہاں CONSO·CN کے مطابق، GCS سوئچ گیئر کسٹمر کی سنگل لائن ڈرائنگ، لے آؤٹ پلان اور خریداری کی فہرست کے مطابق تیار کیا جا سکتا ہے۔

ایک MCC کابینہ کتنے سرکٹس کو ایڈجسٹ کر سکتی ہے؟

مینوفیکچرر کی شائع کردہ معلومات میں کہا گیا ہے کہ ایک واحد MCC کابینہ 22 سرکٹس کو ایڈجسٹ کر سکتی ہے۔ مخصوص برقی ترتیب اور کابینہ کے انتظامات کے مطابق حقیقی صلاحیت کی تصدیق کی جانی چاہئے۔

کیا GCS خودکار صنعتی نظاموں کے لیے موزوں ہے؟

جی ہاں دستیاب ثانوی پلگ ان رابطے کمپیوٹر انٹرفیس اور خودکار کنٹرول سرکٹس کو سپورٹ کرنے کے لیے بنائے گئے ہیں، جس سے کنفیگریشن کو صنعتی آٹومیشن ایپلی کیشنز کے لیے موزوں بنایا گیا ہے جہاں وسیع کنٹرول وائرنگ کی ضرورت ہے۔

نتیجہ: کیا GCS کم وولٹیج سوئچ گیئر آپ کے پروجیکٹ کے لیے صحیح انتخاب ہے؟

GCS کم وولٹیج سوئچ گیئر جدید صنعتی پاور سسٹم کی ضروریات کو پورا کرنے کے لیے ماڈیولر ڈسٹری بیوشن آرکیٹیکچر، الگ کیے گئے فنکشنل کمپارٹمنٹس، عملی طور پر نکالنے کے قابل یونٹس، منظم کیبل کنکشنز، اور وسیع ثانوی انٹرفیس کو یکجا کرتا ہے۔ متعدد سرکٹس، آٹومیشن، موٹر کنٹرول، اور حسب ضرورت ڈسٹری بیوشن لے آؤٹ پر مشتمل پروجیکٹس کے لیے، صحیح مینوفیکچرر کا انتخاب اتنا ہی اہم ہے جتنا سوئچ گیئر کی قسم کا انتخاب کرنا۔ اگر آپ صنعتی، تجارتی، یا بنیادی ڈھانچے کے منصوبے کے لیے GCS حل کا جائزہ لے رہے ہیں،ہم سے رابطہ کریںCONSO·CN کے ساتھ ایک مناسب ترتیب پر بات کرنے کے لیے اپنے سنگل لائن ڈایاگرام، لے آؤٹ پلان، اور تکنیکی تقاضوں کے ساتھ۔
